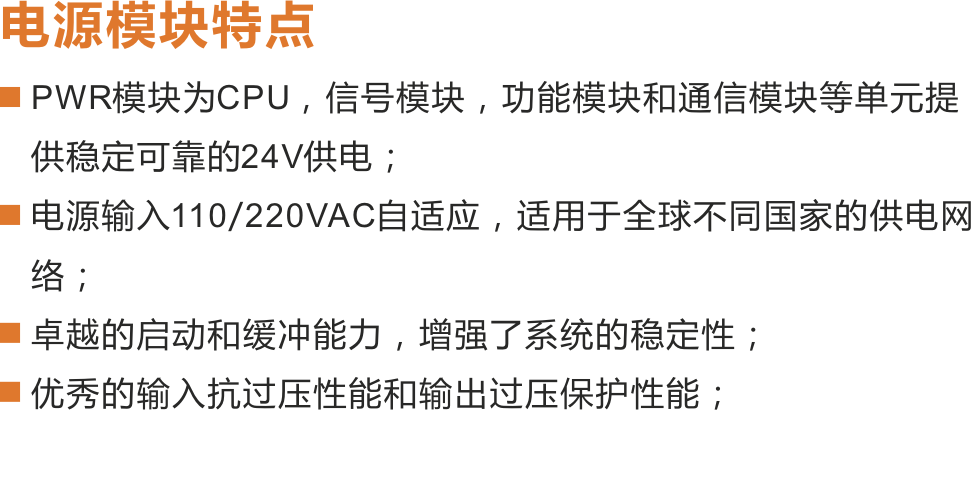

概覽:
名稱 | 規格描述 | 訂貨號 |
PWR-02電源模塊 | 輸入：85～264V AC，輸出：24V DC/2A | CTH3 PWR-020S1 |

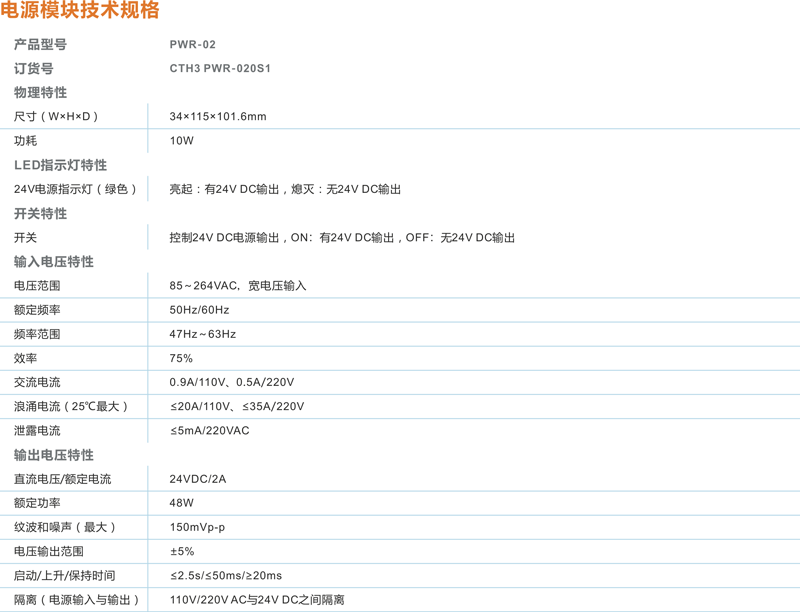

技術參數:
接線規格:

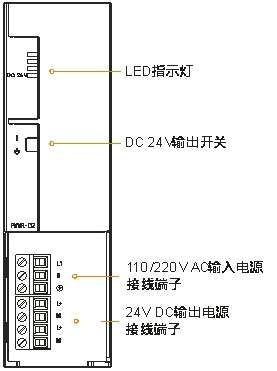

（1）接口示意圖
（2）接口定義
1、 PWR-02的220V AC輸入電源接口定義
3位可拆卸端子 | 信號 | 信號定義 |
| L | 火線 |
N | 零線 | |
| 大地 |
2、 PWR-02的24V DC輸出電源接口定義
4位可拆卸端子 | 信號 | 信號定義 |
| L+ | +24V電源 |
M | +24V電源地 | |
L+ | +24V電源 | |
M | +24V電源地 |
3、 PWR-02的撥碼開關定義
兩態開關 | 位號 | 撥碼方向 | 信號定義 |
| ON | 向上 | 有24V DC輸出 |
OFF | 向下 | 無24V DC輸出 |
