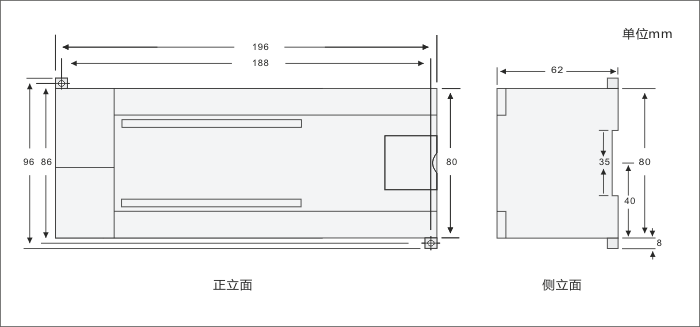

尺寸(寬×高×深)

196×80×62mm

      功耗

11W

存儲器特性

      程序存儲器

基本24KB，可擴展至72K

      數據存儲器

基本10KB，可擴展至110KB

      超級電容

約112小時(典型值)

      外接電池

約200天(典型值)

常規特性

定時器總數

      1ms

      10ms

      100ms

256

4

16

236

計數器總數

256(由超級電容備份)

內存存貯器位

256(由超級電容備份)

內存存儲位掉電保持

112

時間中斷

2個1ms分辨率

邊沿中斷

4個上升沿和/或4個下降沿

模擬電位器

2個8位分辨率

布爾量運算執行時間

0.15μs

浮點運算執行時間

8μs

時鐘

內置

電源供應

+5V

24V

1000mA

400mA

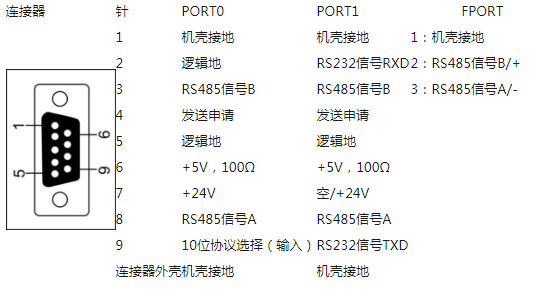

集成的通信功能

通訊接口

3個通信口，PORT0:PPI口，標準RS485電平，

PORT1:PPI口/自由口，RS232和RS485兩種

電平，F(xiàn)PORT:自由通訊口，RS485

PPI波特率

9.6, 19.2和187.5k

自由口波特率

1.2kbaud 至 115.2k

每段最大電纜長度

      使用隔離中繼器

      未使用隔離中繼器

波特率為187.5時1000米，38.4k時1200米

50米

最大站點數

每段32個站，每個網絡126個站

最大主站數

32

點到點(PPI主站模式)

是(NETR/NETW)，共8個，2個保留

I/O特性

本機數字量輸入點數

24

輸入類型

漏型/源型

本機數字量輸出點數

16

輸出類型

繼電器干接點

數字I/O映象區

256(128輸入/128輸出)

模擬I/O映象區

64(32輸入/32輸出)

允許最大擴展I/O模塊數

7

最大數字量I/O配置

 248DI/DO

最大模擬量I/O配置

 56AO/28AO

脈沖捕捉輸入

14

高速計數器

    總數

    單相計數器

    兩相計數器

6

6×30KHz

4×20KHz

數字量輸入特性

本機集成數字量輸入點數

24

輸入類型

漏型/源型 (IEC 類型1/漏型)

額定電壓

24V DC

最大持續允許電壓

30V DC

邏輯1信號 ( 最小)
邏輯0信號 ( 最大)

18 VDC，2.5mA
5 VDC，1mA

隔離(現場與邏輯)
光電隔離
隔離組

有
500V AC，1分鐘
見接線圖

同時接通的輸入

24

最大電纜長度
屏蔽
非屏蔽

500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)

數字量輸出特性

本機集成數字量輸出點數

16

輸出類型

繼電器干接點

每點額定電流(最大)
浪涌電流(最大)

2A
5A，觸點關閉

燈負載(最大)

30 WDC/200WAC

接通電阻(接點)

0.2歐姆,

同時接通的輸出

16

兩個輸出并聯

是，僅輸出同組時

最大電纜長度
    屏蔽
    非屏蔽

500米(標準輸入)
150米(標準輸入)
