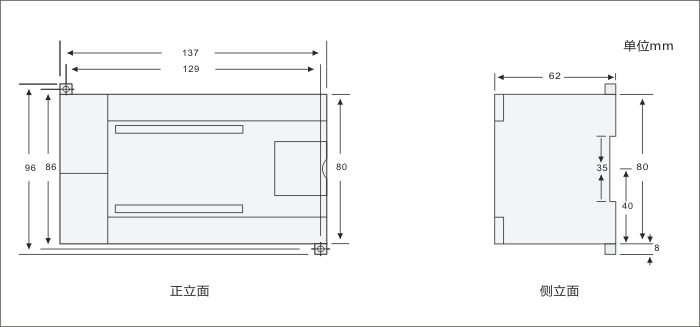

尺寸(寬×高×深)

137×80×62mm

功耗

9W

存儲器特性

      程序存儲器

基本24KB，可擴展至72KB

      數據存儲器

基本10KB，可擴展至110KB

      超級電容

約112小時（典型值）

      外接電池（可選）

約200天（典型值）

常規特性

定時器總數

      1ms

      10ms

      100ms

256

4

16

236

計數器總數

256(由超級電容備份)

內存存貯器位

256(由超級電容備份)

內部存貯位掉電保持

112

時間中斷

2個1ms分辨率

邊沿中斷

4個上升沿和/或4個下降沿

模擬電位器

2個8位分辨率

布爾量運算執行時間

0.15μs

浮點運算執行時間

8μs

時鐘

內置

電源供應

+5V

24V

660mA

280mA

集成的通信功能

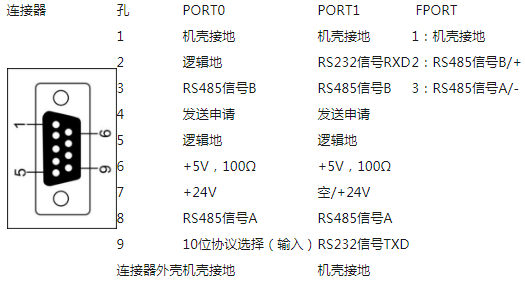

通訊接口

(216-1AD型)3個通信口，PORT0:PPI，RS485，PORT1:PPI/自由口，RS232和RS485兩種電平，F(xiàn)PORT:自由通訊口，RS485

PPI波特率

9.6, 19.2和187.5k

自由口波特率

1.2kbaud 至 115.2k

每段最大電纜長度

      使用隔離中繼器

      未使用隔離中繼器

波特率為187.5時1000米，38.4k時1200米

50米

最大站點數

每段32個站，每個網絡126個站

最大主站數

32

點到點(PPI主站模式)

是(NETR/NETW)，共8個，2個保留

I/O特性

本機數字量輸入點數

14

輸入類型

漏型/源型

本機數字量輸出點數

10

輸出類型

固態——MOSFET

數字I/O映象區

256(128輸入/128輸出)

模擬I/O映象區

64(32輸入/32輸出)

允許最大擴展I/O模塊數

7

最大數字量I/O點數

 230

最大模擬量I/O點數

 56AI/28AO

脈沖捕捉輸入

14

脈沖輸出

2×20KHz

高速計數器

    總數

    單相計數器

    兩相計數器

6

6×30KHz

4×20KHz

數字量輸入特性

本機集成數字量輸入點數

14

輸入類型

漏型/源型 (IEC 類型1/漏型)

額定電壓

24V DC

最大持續允許電壓

30V DC

邏輯1信號 ( 最小)
邏輯0信號 ( 最大)

18 VDC，2.5mA
5 VDC，1mA

隔離(現場與邏輯)
光電隔離
隔離組

有
500V AC，1分鐘

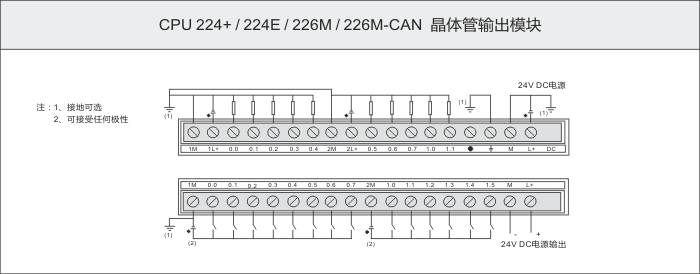

見接線圖

同時接通的輸入

14

最大電纜長度
屏蔽
非屏蔽

500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)

數字量輸出特性

本機集成數字量輸出點數

10

輸出類型

固態 - MOSFET(源型)

額定電壓

24V DC

輸出電壓范圍

20.4至 28.8 VDC

邏輯1信號(最小)
邏輯0信號(最大)

20 VDC，最大電流
0.1 VDC，10KW 負載

每點額定電流(最大)
每個公共端的額定電流(最大)
漏電流(最大)
浪涌電流(最大)

0.75A
3.75A
10μA
8A，100ms

燈負載(最大)

5 W

接通電阻(接點)

0.3 W典型值(0.6W最大值)

隔離(現場與邏輯)
    光電隔離
    隔離組

有
500V AC，1分鐘
見接線圖

延時(最大)
    斷開到接通
    接通到斷開

2ms(Q0.0, Q0.1)，15us(其它)
10ms(Q0.0, Q0.1)，130us(其它)

脈沖頻率(最大)

20KHz(Q0.0和Q0.1)

同時接通的輸出

10

兩個輸出并聯

是，僅輸出同組時

最大電纜長度
    屏蔽
    非屏蔽

500米(標準輸入)
150米(標準輸入)
